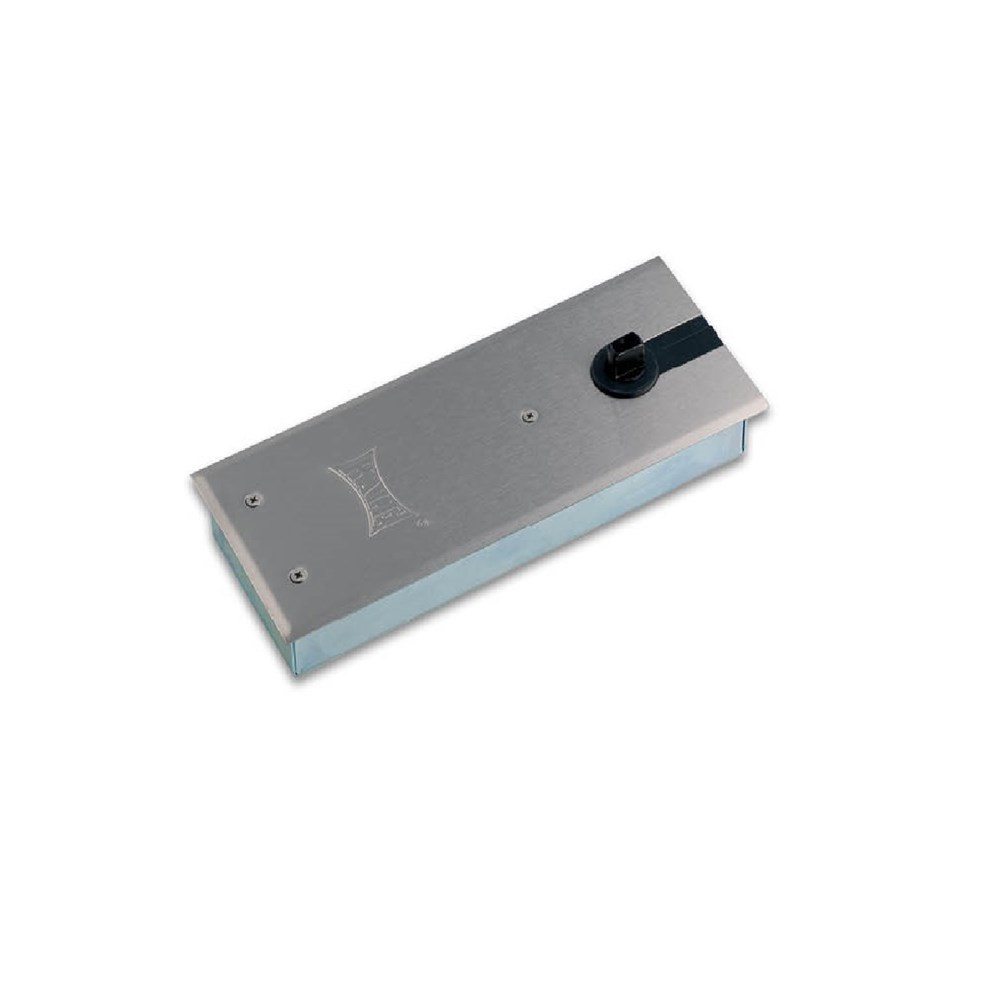

Kale Yer Hidroliği - Kd070/20-101 (ODS22.72.01.01)

Ürün Detayları

500.000 Açma Kapama Testi

Kapı Ağırlığı Max: 90 Kg

Max Genişlik: 1200 mm

Paslanmaz Çelik Koruyucu Kapak

Uygulama

Ürüne Ait 4. Resimdeki Çizime Göre Kapı Kanadı ve Kapanma Hızının Ayarlanması

-  2 ve 4 numaralı ayar vidalarını kullanarak, yer hidrolik milini, üst menteşenin yatay mili ile aynı olacak şekilde ayarlayınız.

- 1 numaralı ayar vidasını kullanarak kapı kanadını kapandıktan sonra, doğru açıda olacak şekilde ayarlayınız.

- 3 numaralı ayar vidasını kullanarak, kapı kanadını zemine ve yer hidroliği seviyesine göre yatay olacak şekilde ayarlayınız.

- Gövde üzerindeki 1 ve 2 numaralı ayar vidaları kullanılarak kapanma ve çarpma hızı ayarları yapılırken,

   * Saat istikametinde çevrilmesi, düşük hızlı kapanma ve çarpma sağlar.

   * Saat istikameti tersinde çevrilmesi, yüksek hızlı kapanma ve çarpma sağlar.
